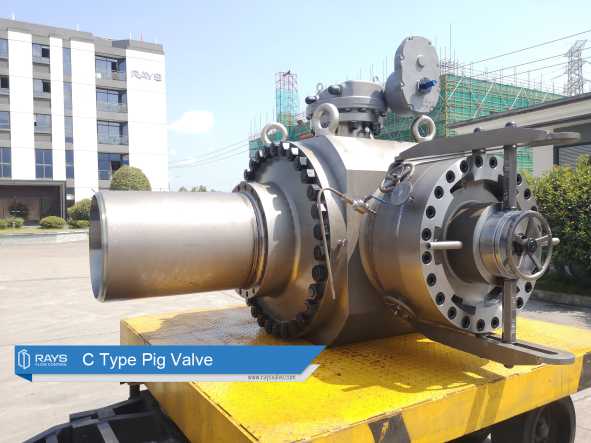

浙江歐菲順利交付側裝式清管閥C型
浙江歐菲專注于石油石化天然氣行業的閥門研發與制造，公司產品廣泛應用在石油和天然氣管線上，及采油、煉油、石化、化工、化纖、冶金、電力等裝置中。我公司成功獲得了API 6D, API 600, API 602, API 609以及API 6A, ISO, CE, TR/CU等一系列的國內外認證。清管閥作為我公司的重要戰略產品, 經過數年的投入與研發, 我們獲得了成功的生產和制造工藝經驗。近日, 浙江歐菲順利為國外某業主交付了新型C型清管閥, 該閥將用于北極重要的管線項目上, 為全球的能源戰略做出貢獻。清管閥（PIG閥）是一種作為清管器發射和接收裝置的新型閥門，它同時也具有通用的球閥功能。使用清管閥并配合相應的清管器，可以更輕松地完成管道清潔、排空、隔離和按序輸送介質、檢測管道系統等工作。 。浙江歐菲新型的C型清管閥的特征：1. 球孔面積比管徑面積約大21%, 以保證清管作業過程中輸送介質持續流動2. 實現將兩種不同口徑連在一起的管道進行清管作業。3. 閥桿不受球體推力作用，閥桿扭轉自如4. 快開盲板操作靈便4. 閥座實現零泄漏, 具有截斷功能5. 聯鎖設計保證了操作的安全性6. 耐火安全設計，耐火試驗符合API 6Fa和API 607標準要求7. 抗靜電設計, 閥桿防吹出設計浙江歐菲新型的C型清管閥的技術創新：1. 球體加裝“收發筒”結構:球體內腔加裝“收發筒”后，既可適用于橡膠清管器，又可適用于電子清管器，擴大了清管閥的使用范圍。2. 排污閥功能設計:在清管閥通道管壁上增加了排污孔，孔上安裝了排污閥，當清管閥接收清管器時，打開此排污閥，清管器清掃的污物得以排泄。改善了（清潔）接收清管器時的工作環境。3. 卸壓閥功能增加:新型C型清管閥將泄壓小球閥安裝在整個清管閥的側面，有警示牌指示。在閥門內腔卸壓的同時還可排放清管閥內腔的油污，具有雙重功能。4. 快卸閥蓋新結構設計:快卸閥蓋部件是清管閥的關鍵部件之一。它直接關系到清管器接收和發射操作過程的安全和勞動強度。新型C型清管閥巧妙的采用“側開手輪一正向手輪一拉桿”側開機構，使閥蓋部件的“旋轉一拉”變得輕松自如，具有操作靈活，定位準確的特點。更多關于清管閥的介紹：一、概述1、主要用途： 石油和天然氣的最佳運輸方式是管線運輸，它具有運輸效率高、成本低、損耗少和對環境污染小等優點。 為了確保管線運輸?shù)陌踩?、高效、暢通、接管線管理規程：必需使用“清管器”對管道進行清掃工作，清管作業是各類油氣輸送管線正常操作過程中的重要工作。本閥門“清管器”和“清管器”共同組成清管作業裝置。它既可作為清管器的發射接收裝置，又可作為啟閉閥，全稱“清管器發射接收閥”。（簡稱“清管器”）。它的主要用途有：1.1新管線投產前，清除管內各種殘留物使管線暢通無阻。1.2新管線內壁除銹和防腐層涂敷。1.3對已投產管線做定期的油管刮蠟，氣管除水?？砷L期保持有效輸送能力。同時減少管壁內腐蝕，延長管線使用壽命。1.4可用作同一管道內輸送不同種類介質的隔離、質換。1.5管道水壓前排氣和水壓試驗后排水。2、基本參數：2.1公稱通徑系列：2”-24”（DN50-DN600)2.2公稱壓力系列：Class150-2500（PN1.6-42.0MPa)2.3適用溫度：-196-400℃（不同的材料使用溫度不同）2.4適用介質：石油、油品、含硫天然氣、凈化天然氣以及氣、水等介質。 3、產品主要類型：產品主要類型按產品功能、用途、清管閥主要有三類型。3.1 PB型的清管閥：清管器發射、接收全過程中流體流動不中止。見圖（2） 圖（2） PB型清管閥 3.2 PC型的清管閥：清管器發射和進入清管閥時，流體不中斷，但取出清管器時，流體短時中斷。 見圖（1） 圖（1） PC型清管閥3.3 PS型的清管閥：在發射和接收清管器時流體流動皆短時中斷，當按順序輸送不同類型或防止輸送介質混合時采用PS型，因此，其適用于發射，接收隔離用清管器。見圖（3） 圖（3） PS型清管閥二、結構特征和工作原理1、結構特征：清管閥的結構特征是在三通球閥結構原理基礎上改型和增加功能后創新設計而成。2、工作原理：清管閥的工作原理是：將清管器置入（或接收）清管閥的球體內腔，通過球體在具有相互垂直的“┴”形（倒“┬”三通閥體內，作往復90旋轉運動，當球體通道和管線通道在同一軸線時，清管器在管道內流體壓力用下，被清管閥發射和接收，其工作原理示意圖如下：…
